Датчики и каналы

 Состав и комплект поставки полиграфа.

  Наименование параметра


  Наличие функции    Величина параметра

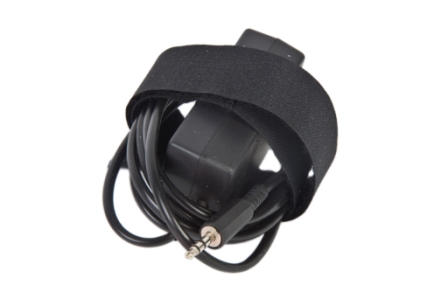

  1. Датчики дыхания (ВДХ и НДХ)





 Число вдохов в минуту, амплитуда дыхательных волн в см., как показатель активности вегетативной нервной системы (ВНС).

 Тип датчиков - четырехслойный пьезокерамоэлектрический преобразователь
Коэффициент усиления:
 - 500 (Барьер, Крис)
 - 1500 (Риф)
Автоматическая  и ручная коррекция усиления 1 - 64

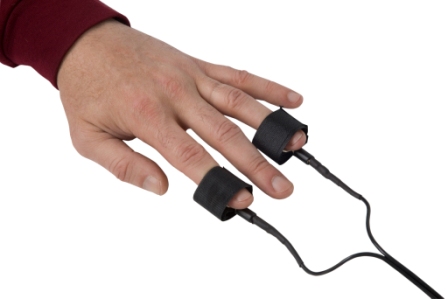

  2. Датчик съема кожно-
  -гальванической реакции (КГР)








 Число колебаний в минуту, амплитуда волн в МкВ и показатели активности ВНС.


 Способ измерения - по Ферре.
Тип датчика - электроды, имеющие специальное покрытие для исключения эффекта поляризации покрова.
Ток в цепи измерения  - 2 мкА.
Рабочий диапазон 1 - 2048 кОм.

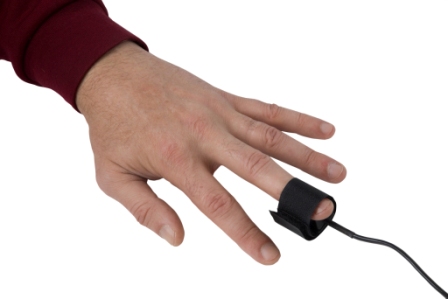

  3. Датчик съема
  фотоплетизмограммы (ФПГ)








 Длительность в секундах и амплитуда в относительных суммах пульсовых волн, как показатели расширения или сжатия сосудов пальца руки.



 Тип датчика - оптопара.
Коэффициент усиления:
 - 500 (Барьер, Крис)
 - 1500 (Риф)
Автоматическая и ручная коррекция усиления в диапазоне 1 - 64.
Съём информации с пальца кисти руки (отражение сигнала).

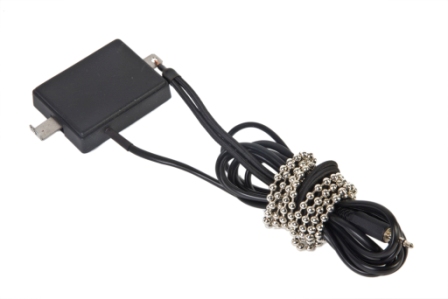

  4. Датчик двигательной активности (ТРМ) "Тремор-подушка"








 Число моторных движений в минуту, как показатель активности центральной нервной системы (ЦНС).




 Тип датчика - пьезоэлектрический преобразователь.
Коэффициент усиления:
 - 500 (Барьер, Крис)
 - 1500 (Риф)
Возможна коррекция усиления в диапазоне 1 -  64.
Автоматическая оценка уровня механического противодействия.

  5. Датчик съема давления (АД)




 Величина давления (систолического и дистонического) в мм. ртутного столба, как показатель эмоциональной напряженности.

 Тип датчика - послойный пьезоэлектрический преобразователь
Коэффициент усиления:
 - 500 (Барьер, Крис)
 - 1500 (Риф)
Автоматическая и ручная коррекция давления в  диапазоне  1 - 64.
В основе регистрации лежит эффект аклюзного кровообращения.

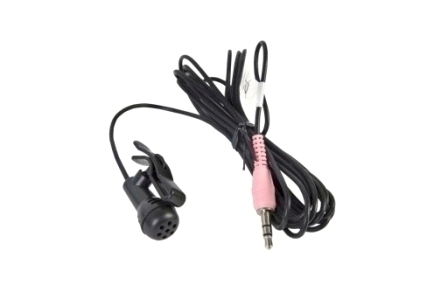

  6. Датчик съема речевых сигналов






 Амплитуда в МкВ, и частота основного тона голоса, как показатели эмоционального напряжения /расслабление как показатель измерения эмоционального состояния.


 Тип датчика - микрофон
Коэффициент усиления:
 - 500 (Барьер, Крис)
 - 1500 (Риф)
Ручная регулировка усиления 1-64

  7. Датчик оценки психологической
  состовляющей (ПС)

  7.1. Регистрация изменения
  температуры лобных долей.








 Амплитуда в МкВ и частота в ГЦ, основного ритма электроэнцефалограммы.



 Регистрация модифицированной реоэнцефалограммы (РЭШАВ).
Тип датчика - электроды, имеющие специальное покрытие для исключения эффекта поляризации покрова.
Количество электродов - четыре
Проходящий ток 0,01 мкА.

 Тип датчика - термоэлемент,  с возможностью исключения эффекта «парника» на лобных покровах
Коэффициент усиления:
 - 500 (Крис)
 - 1500 (Риф)
